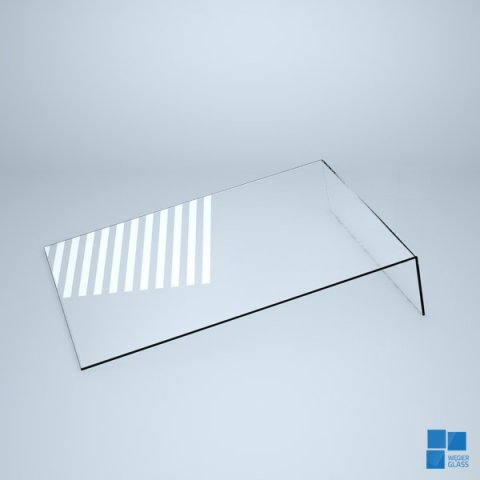

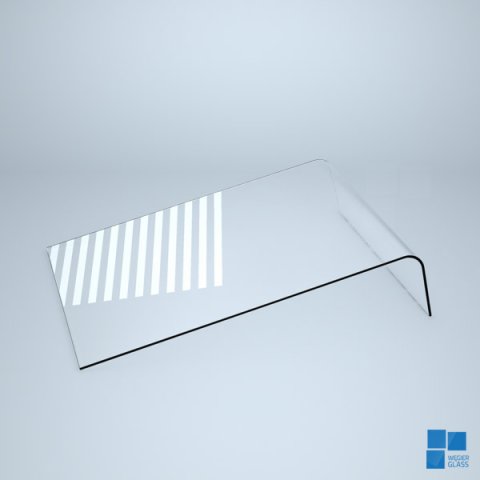

Kaminglas schräg gebogen, zugänglich in verschiedenen Fassungen mit Stärke von 4 oder 5 mm.
| MIN. | MAX. | AUSMASS | TOLERANZ | ||
| h | Höhe der Scheibe | 230 mm | 650 mm | h ≤ 500 mm | ± 1,0 mm |
| 500 mm < h ≤ 650 mm | ± 1,5 mm | ||||
| l2 | Mitte der Scheibe | 170 mm | 650 mm | l2 | ± 1,0 mm |
| l1, l2 | Seite der Scheibe | 60 mm | 300 mm | l1,l3 | ± 2,0 mm |
| α | Winkel der Biegung der Scheibe | 90o | 160o | α | ± 1,0o |
